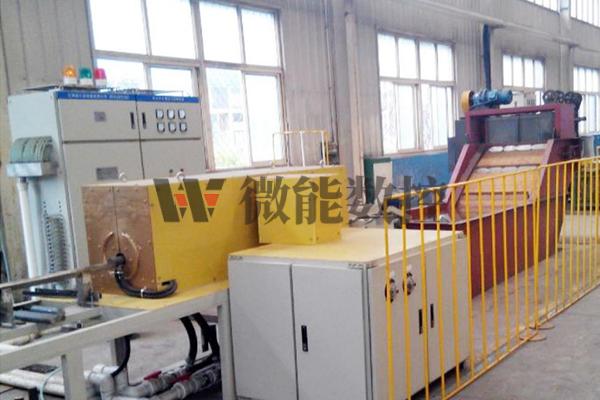

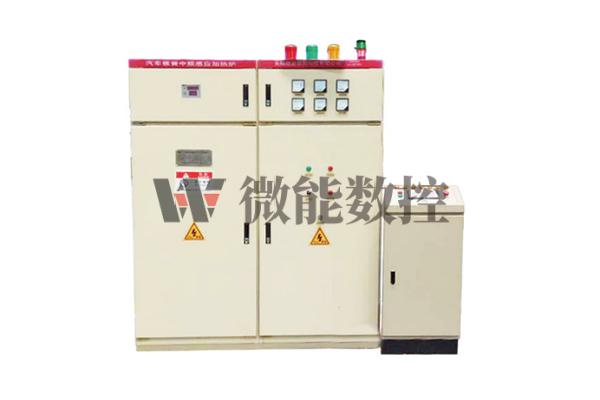

中频感应加热设备的结构组成

今天，由无锡微能数控科技有限公司为您详细介绍一下中频感应加热设备的结构组成：

中频感应加热设备的电流密度都很高，必定选用异型铜管绕制成各种外形的线圈，铜管通水冷却，工件与线圈之间有耐温炉衬，相互组装在一起

(1)铜管需由优良铜材构成，导电功用，其杂质越小越佳，在退火形态柔软，不易折断。

(2) 耐火炉衬通常爲石英砂组成，Al203含量越高，其耐温功用越高，耐温性好，热传导性越差，热功率也就高，耐温性好，炉衬厚度能够减薄，能够前进电功率，则归纳功率也就高，小直径的能耗不低的一个很重要的要素是炉衬厚度不能够做得很薄，在同一个感应炉内加热不同直径的工件，总是直径大时能耗低，直径小者能耗高。

(3)中频感应加热设备的端板选用铜质，次要是作用是防止电的散射，并启齿添加铜端板的损耗。

(4) 其结构由于电流一起流过线圈和工件，因此它们相互间的电动力是相当大，工件在线圈上的炉衬中挪动又要承受工件的压力，因此需使线圆匝与匝之间紧固，防止挪动和线圈间的短路，这个紧固需是健壮的，否则发生低频振荡形成噪声，所以线圈匝间要绝缘紧固，需与端板夹紧固定，似一个无缺固体。往往工频感应加热炉常用玻璃纤维带和其他绝缘复合材料带将线圈铜管包扎起来，并浸漆处置，目的使线圈匝间结构紧密，不发生低频振荡。匝间距越小，功率也越高。

(5)线圈的陆路要有足够的陆路数，以水在水管中流转成音流爲准绳，陆路不要有直角弯，它会下降水流流量与速度，下降冷却作用。每一支路的水温控制在50℃爲宜，过低温度冷却水在铜管内正面汽化将会大大下降冷却作用，过低温度要结垢，炉子线圈过温而损坏。

(6) 炉衬材料要防止下跌和开裂，形成的缘由是原材料不过关，炉衬材料一般爲耐火水泥，水泥一旦吸潮过性，成形爲粉末状，成块凋谢。工艺不到位，耐火水泥与一般修建水泥类似，要顾养，丁夫不能少，这个顾养是在温润环境下的顾养，顾养丁夫约48h，不能是现流装，顾养丁夫不够或流装，必定会开裂，炉衬有烘干与不烘一种方法要炉子寿命长，炉衬烘干很重要，中心是慢速烘干，在高温长时间36h的烘干，初始升温要很慢。

(7)中频感应加热设备的每一个支路的分接头陆路支路的焊接爲银铜焊，保证焊接健壮不渗水，陆路爲橡胶管，不必塑料管，塑料管密封功用不佳

(8) 一般配有通水导轨，导轨寿命长短取决于堆焊材料与厚度，不举荐用喷涂法堆耐磨原料，由于喷涂耐磨粉配方通常爲单一不锈钢，不及低温耐磨的焊条，堆焊条的配方成分片面。

上述便是由无锡微能数控科技有限公司为您详细介绍的关于中频感应加热设备结构组成的详细内容，如有任何疑问，欢迎随时前来咨询！
